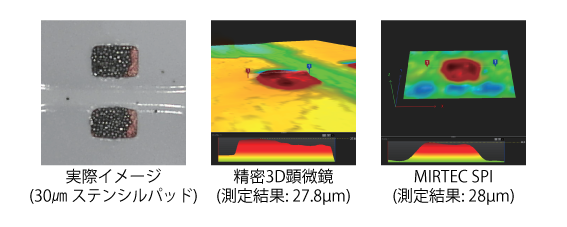

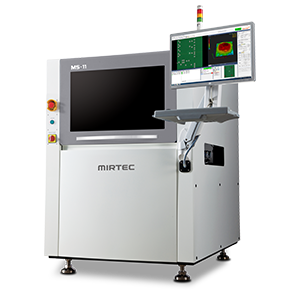

ソフトウェアとハードウェアの着実な改善を通じて、ミル技術のSPIは0201㎜サイズ部品の
パッド、ステンシル高さ30㎛ソルダーペースト検査が可能な精度を備えています。

ミルテックの次世代ビジョン技術で製作された25M 4µm/6µm高解像度、
高分解能カメラが検査の精密性と安定性を保障します。

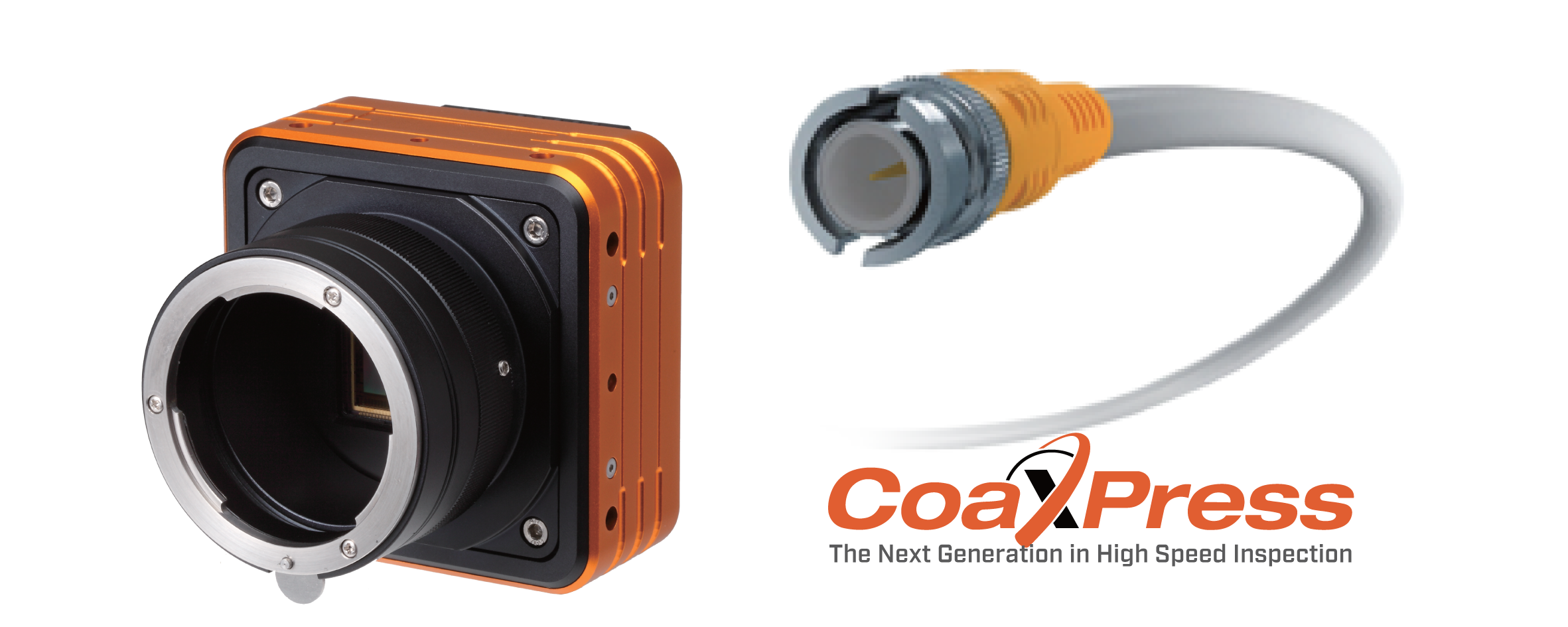

また、CoaXPress方式のデータ伝送方式が高解像度カメラの
広い検査領域(FOV)と結合され、迅速な検査を可能にします。

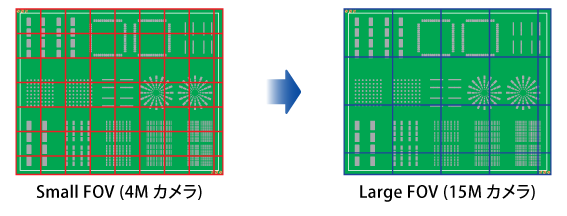

高解像度カメラの利点は、1回の撮像時の範囲（FOV）が広いことです。
広いFOVは、全検査領域に対する必要撮像回数を減らすことで検査速度を速めます。

現在、産業で使用されている多くの3DSPIは、
コストの問題でイメージ歪みのある一般的なレンズを使用しています。
しかし、ミル技術は価格のために性能を犠牲にすることはありません。

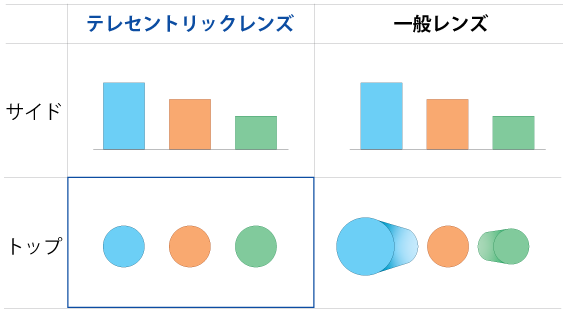

全てのミルテックの3DSPIにはテレセントリックレンズが適用されており、
遠近歪曲による3D測定エラーを根本的に遮断し、高い精度で検査が可能です。

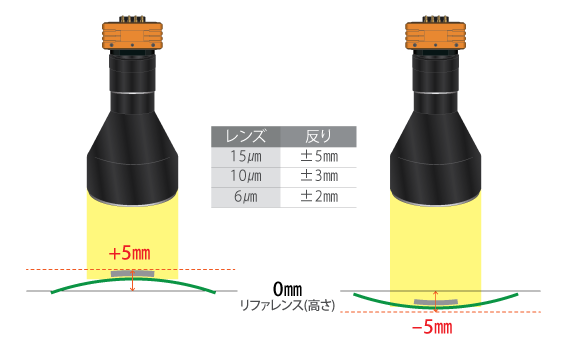

ミルテックのSPIはZ軸を使用してFOV内の最大士5mmのPCB反りを感知し、自動的に補正しながらボードイメージをキャプチャーします。
これにより、曲がった状態に関係なく、曲がったPCBでも正確な検査と精密な3D測定が可能になります。

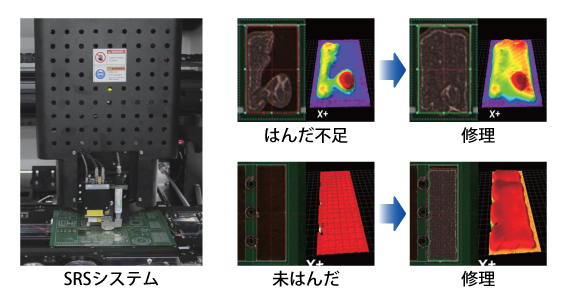

ミルテックのSSF(Solder Supplying Function)は、検査されたパッドが未はんだ、
はんだ不足と判定された時、光学系に装着されたディスペンサーを通じて
自動的に該当部分を補充することができます。
